چه نوع ابزارهای الماس وجود دارد؟

الماس دارای مزایای مقاومت بسیار زیاد و مقاومت در برابر سایش ، ضریب اصطکاک کم ، مدول الاستیک بالا ، هدایت حرارتی بالا ، ضریب انبساط حرارتی کم و میل کم با فلزات غیر آهنی است. در حال حاضر این ماده ابزاری با سختی بسیار بالایی است. بنابراین چه نوع ابزارهای الماس وجود دارد؟ بیایید سردبیر ژونگیدا را دنبال کنیم تا نگاهی بیندازیم!

انواع ابزارهای الماس:

ابزارهای الماسبا توجه به ساختار ابزار تقسیم می شوند: عمدتا برای نوبت ابزارها ، برش های فرز ، ریمرها ، بیت های مته ، ابزارهای روکش شده و سایر ابزارهای شکل گیری غیر استاندارد استفاده می شوند.

1 تیغه های الماس

1. تیغه های استاندارد: تیغه های الماس تک کریستال به طور عمده برای توری های الماس تک نقطه ای یا سایر لات های دقیق استفاده می شوند. زبری سطح می تواند هنگام پردازش فلزات غیر آهنی به RZ0.1-0.05μm برسد. تیغه های الماس پلی کریستالی (PCD) به طور کلی در لت ها ، مراکز ماشینکاری و غیره استفاده می شود ، به طور عمده برای چرخش و کسل کننده. در مقایسه با تیغه های آلیاژ سنتی ، می توان از خوراک بالاتر و سرعت خطی استفاده کرد. زندگی تیغه نیز در مقایسه با تیغه های کاربید بسیار بهبود یافته است. در همین زمان ، سطح سطح قطعه کار پردازش شده توسط تیغه های PCD می تواند در بهترین حالت به RA0.2 برسد.

2. تیغه های غیر استاندارد: عمدتا برای برخی از شرایط کار با ساختارهای پیچیده ، الزامات تحمل دقیق و روشهای پردازش پیچیده استفاده می شود. استفاده از تیغه های غیر استاندارد (PCD) الماس پلی کریستالی با ماشین آلات (PCD) می تواند راندمان پردازش را تا حد زیادی بهبود بخشد. در عین حال ، استفاده از ساختار ماشینهای دستگاه می تواند هزینه های تولید را کاهش دهد.

2. تیغه های آسیاب الماس

پلی کریستالی الماس (PCD) تیغه های فرز ، با دیسک های برش فرز یابرشمیله ها ، به طور کلی برای هواپیماها و مراحل فرز استفاده می شوند. سرعت خطی می تواند به اندازه 2500-3000 متر در دقیقه باشد. در مقایسه با تیغه های کاربید ، عمر ابزار 5-10 برابر افزایش می یابد. این انتخاب برای آسیاب سطح فلزی غیر آهنی مانند سرهای سیلندر آلیاژ آلومینیوم خودرو ، جعبه های موتور سیکلت و هواپیماهای قالب است! نسبت عملکرد قیمت بسیار مناسب است.

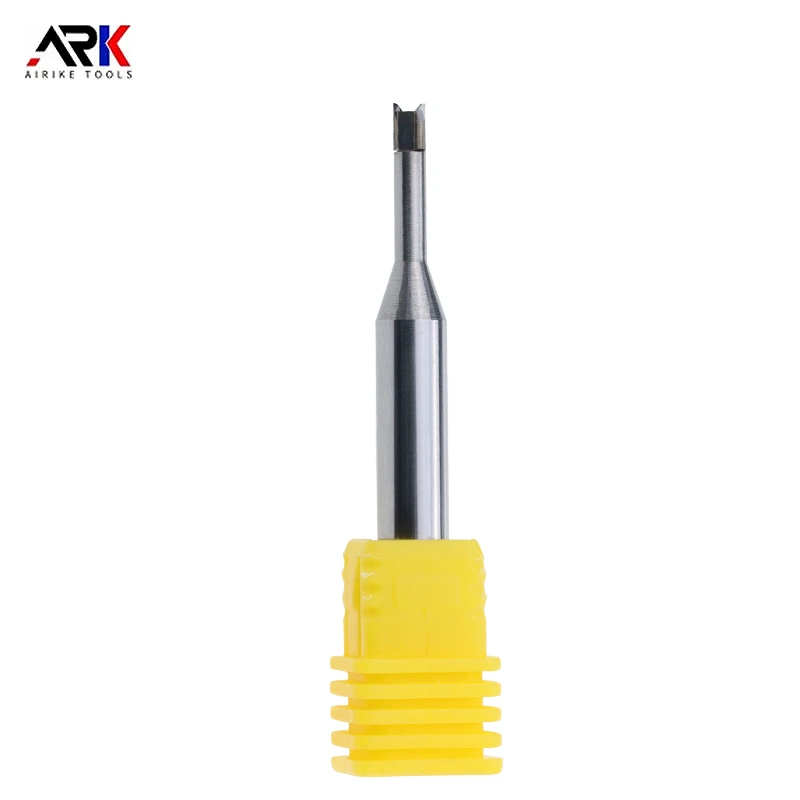

3. برش آسیاب میله الماس

برش های آسیاب میله الماس به برش های آسیاب الماس تک کریستال و برش های آسیاب الماس پلی کریستالی (PCD) تقسیم می شوند.

برش های آسیاب میله پلی کریستالی (PCD) به دو نوع تقسیم می شوند. یکی برش فرز در مرکز است که می تواند برای نفوذ به سطح قطعه کار به صورت عمودی در امتداد محور استفاده شود. برای کارگروه های مانند گودال مانند ، کارآیی بسیار بهبود می یابد. مورد دیگر برش فرز غیر مرکز است. این نوع برش آسیاب به طور کلی به صورت شعاعی در قسمت کار قرار می گیرد و کارفرمایان ، مراحل ، سطوح و سایر قسمت ها از طریق برنامه نویسی CNC.

4.

Diamond Reamer ، به طور کلی بر اساس اندازه قطر ، از یک ماتریس آلیاژ یا یک ماتریس فولادی استفاده می کند و تعداد لبه های برش 2 یا بیشتر است.

این نوع ابزار عمدتاً برای پردازش سوراخ هایی با نیازهای تحمل دقیق و نیازهای بالا استفاده می شود. هم از طریق سوراخ ها و هم سوراخ های کور قابل پردازش هستند. پایان سوراخ های پردازش شده توسط این نوع ابزار می تواند به RA0.1 برسد.

5. بیت های مته الماس

الماس پلی کریستالی (PCD)بیت های مته به طور کلی از بسترهای آلیاژ یا فولادی با توجه به قطر ساخته می شوند. سوراخ های مته پلی کریستالی الماس (PCD) سوراخ های مته به طور مستقیم روی قطعه کار. هیچ حفره ای روی خود قطعه کار وجود ندارد و الزامات دقیق زیاد نیست. بیت های مته PCD فقط برای تجهیزات مرکز ماشینکاری مناسب هستند.

بیت های مته پلی کریستالی الماس (PCD) به طور عمده شامل موارد زیر است: بیت های مته انبساط سوراخ PCD ، بیت های مته PCD Step ، بیت های مته پیچ و تاب PCD ، بیت های مته پایین مسطح PCD و غیره.

6. ابزارهای روکش شده الماس

ابزارهای روکش شده با الماس از روش CVD استفاده می کنند تا مستقیماً یک فیلم الماس 1-25μm را بر روی یک بستر مانند کاربید سیمانی یا سرامیک سپرده کنند. آنها را می توان برای ابزارهایی با اشکال هندسی پیچیده استفاده کرد و ابزاری ایده آل برای پردازش مواد دشوار فرآیند است.

انواع ابزار مناسب برای پوشش: تیغه ها ، برش های فرز ، بیت های مته ، ریمرها ، برش های تشکیل دهنده و غیره.

7. ابزار تشکیل الماس

الماس پلی کریستالی (PCD)ابزار تشکیل متعلق به ابزار Rotary است. مزیت آن راندمان پردازش بالا است. این می تواند سوراخ های چند مرحله ای را به طور همزمان آسیاب کند و تحمل هندسی نسبتاً دقیق را تضمین کند. با توجه به روشهای مختلف پردازش به دو نوع تقسیم می شود. یکی پردازش محوری و تشکیل یک بار است. مورد دیگر برنامه نویسی CNC و پردازش مسیر است. دارنده ابزار دارای دسته BT ، دسته HSK ، دسته مستقیم و غیره است.

انواع فوق از ابزارهای الماس در اینجا به اشتراک گذاشته شده است. انواع مختلفی از ابزارهای الماس با تفاوت عملکرد قابل توجهی وجود دارد. همچنین تفاوت های زیادی در ساختار ، روش آماده سازی و زمینه کاربرد انواع مختلف ابزارهای الماس وجود دارد.
